Enkodery absolutne - zasada działania

Enkodery absolutne przetwarzają swoją aktualną pozycję na wartość cyfrową w kodzie binarnym, BCD lub Gray'a. Istotne jest to, że każdej pozycji enkodera odpowiada jedna, unikalna wartość cyfrowa - stąd nazwa enkodery absolutne. Rozdzielczość enkodera absolutnego to inaczej pozycji na obrót lub jednostkę długości, które enkoder jest w stanie przetworzyć na wartość cyfrową.

Zasadę działania enkodera absolutnego pokazuje poniższy rysunek (na przykładzie enkodera obrotowego):

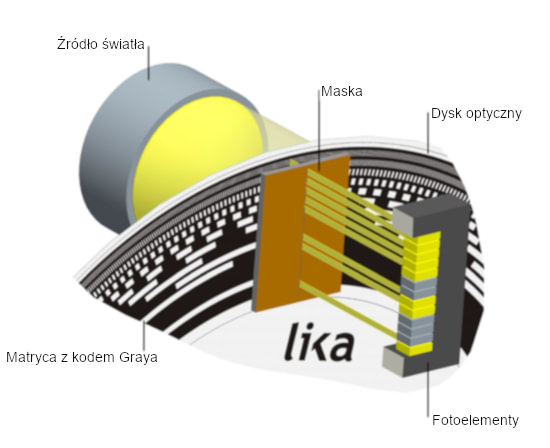

Zasada działania enkodera absolutnego

Absolutne enkodery liniowe oferowane przez Lika Electronic to urządzenia oparte na detekcji magnetycznej. Enkoder taki składa się z głowicy czytającej oraz taśmy magnetycznej kodowanej absolutnie.

Enkodery absolutne - popularne interfejsy

Informacja o pozycji jest wystawiana przez enkoder w postaci np. 8-bitowego słowa binarnego. W enkoderach z wyjściem równoległym jest to po prostu odpowiednia kombinacja zero-jedynkowa. Taka forma sygnału wymaga jednak wielu wejść cyfrowych w urządzeniu nadrzędnym (np. 8 bitów = 8 wejść). Dlatego w enkoderach absolutnych stosuje się najczęściej inne interfejsy. Podstawowy to SSI, czyli szeregowy interfejs synchroniczny. W takim enkoderze słowo cyfrowe jest przesyłane na magistrali danych kolejno bit po bicie w takt wejścia zegarowego.

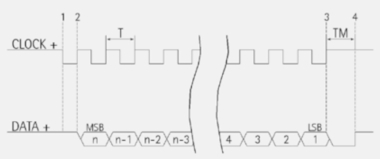

Przebiegi wyjsciowe w enkoderze absolutnym z wyjsciem SSI

Ponadto dostępna jest cała gama interfejsów komunikacyjnych, które można podzielić na dwie główne grupy:

  • sieci typu polowego: Modbus, CC-Link, CANopen, Devicenet, Profibus,
  • sieci typu Ethernet: Powerlink, EtherCAT, Ethernet/IP, Modbus TCP/IP, Profinet

Obok interfejsów cyfrowych są dostępne również enkodery absolutne z wyjściem analogowym 0-10V, 0-20mA lub 4-20mA.

Enkodery absolutne jednoobrotowe, wieloobrotowe

Podział na absolutne enkodery jedno- lub wieloobrotowe ma sens w odniesieniu do enkoderów obrotowych. W związku z tym, że każda pozycja enkodera ma swój unikalny kod cyfrowy po obróceniu wału enkodera o 360°mielibyśmy tę samą wartość. Dzieje się tak faktycznie w przypadku enkoderów jednoobrotowych. Gdy jednak konieczne jest rozpoznawanie większej ilości obrotów, konieczne jest zastosowany staje się enkoder absolutny wieloobrotowy. Liczba obrotów jest rozpoznawana poprzez system przekładni i jest ściśle określona dla każdego enkodera. Rozpoznawanie większej ilości wielokrotnie zwiększa całkowitą rozdzielczość, która jest iloczynem ilości pozycji na obrót i ilości obrotów.

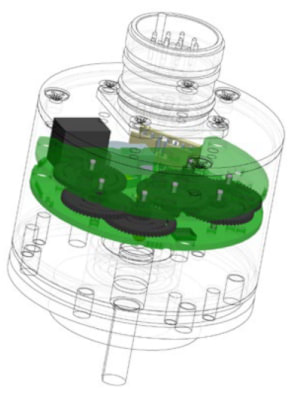

Budowa enkodera absolutnego wieloobrotowego



Sortuj po: Nazwie | Cenie | Najnowszym
Pełna lista Skrócona lista Lista alternatywna
  • Rodzaj enkodera
  • Napięcie zasilania
  • Rozdzielczość
  • Typ wyjścia
  • Sygnały wyjściowe
  • Średnica otworu
  • Przyłącze
Enkoder absolutny LIKA AMC58 12/4096PB-15
Enkoder absolutny LIKA AMC58 12/4096PB-15

Enkoder obrotowy, absolutny, 4096 stanów na obrót, 4096 obrotów, Profibus-DP, średnica otworu 15mm, zas. 10-30Vdc.

1 419,20 zł 1 153,82 zł
1 221,20 zł
Dostępność:
Jest Jest
 (1szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-AI1-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-AI1-PRG-L2

Enkoder liniowy absolutny, zakres pomiaru do  600mm, wyjście analogowe 4-20mA (10 bitowe).

778,93 zł 633,28 zł
Dostępność:
Jest Jest
 (5szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-MB-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-MB-PRG-L2

Enkoder liniowy absolutny, zakres pomiaru do  600mm, programowalna rozdzielczość, Modbus.

712,91 zł 579,60 zł
Dostępność:
Jest Jest
 (5szt.)
Dodaj do koszyka
Taśma magnetyczna LIKA MTAX-680-50-1, absolutna
Taśma magnetyczna LIKA MTAX-680-50-1, absolutna

Taśma magnetyczna kodowana absolutnie. Odcinek 680mm (długość pomiarowa 600mm).

113,16 zł 92,00 zł
Dostępność:
Jest Jest
 (5szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAZ-MB-PRG-L2
Enkoder absolutny liniowy LIKA SMAZ-MB-PRG-L2

Enkoder liniowy absolutny, zakres pomiaru do  1250mm, programowalna rozdzielczość, Modbus.

765,70 zł 622,52 zł
Dostępność:
Jest Jest
 (15szt.)
Dodaj do koszyka
Taśma magnetyczna LIKA MTAZ-1330-50-1, absolutna
Taśma magnetyczna LIKA MTAZ-1330-50-1, absolutna

Taśma magnetyczna kodowana absolutnie. Odcinek 1330mm (długość pomiarowa 1250mm).

135,79 zł 110,40 zł
Dostępność:
Jest Jest
 (12szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAZ-AI1-PRG-L2
Enkoder absolutny liniowy LIKA SMAZ-AI1-PRG-L2

Enkoder liniowy absolutny, zakres pomiaru do  1250mm, wyjście analogowe 4-20mA (10 bitowe).

831,73 zł 676,20 zł
Dostępność:
Jest Jest
 (10szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-AV2-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-AV2-PRG-L2

Enkoder liniowy absolutny. Zakres pomiaru do 600mm. Wyjście analogowe 0-10V (10 bitowe). Współpraca z taśmą magnetyczną MTAX.

805,31 zł 654,72 zł
Dostępność:
Jest Jest
 (4szt.)
Dodaj do koszyka
